Interpolated y-axis turn-mill compound cnc machine tool

Ang interpolated Y-axis turn-mill compound na mga tool ng CNC machine, bilang isang advanced na modelo sa loob ng serye ng mga lathe-mill complex machine, ay gumagamit ng natatanging pamamaraan ng pagproseso, na pinagsasama ang nababaluktot na unahan-at-aft na paggalaw ng x-axis na may tumpak na vertical na pag-aalis ng y-axis, upang makamit ang mahusay na pagsasama ng multi-prococess machining. Ang makabagong disenyo na ito ay hindi lamang makabuluhang nagpapabuti sa kahusayan ng produksyon ngunit walang putol na nakahanay sa kagyat na hinihingi ng modernong pagmamanupaktura para sa mahusay at de-kalidad na produksiyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang aming interpolated y-axis turn-mill compound CNC machine tool ay nilagyan ng na-import na mga gabay na linear na may mataas na precision, mga roller screws, at mga bearings ng katumpakan.

Ito ay ganap na sinasamantala ang pinakadakilang pakinabang ng apat - axis na link ng mabibigat na pagputol at mataas na katigasan.

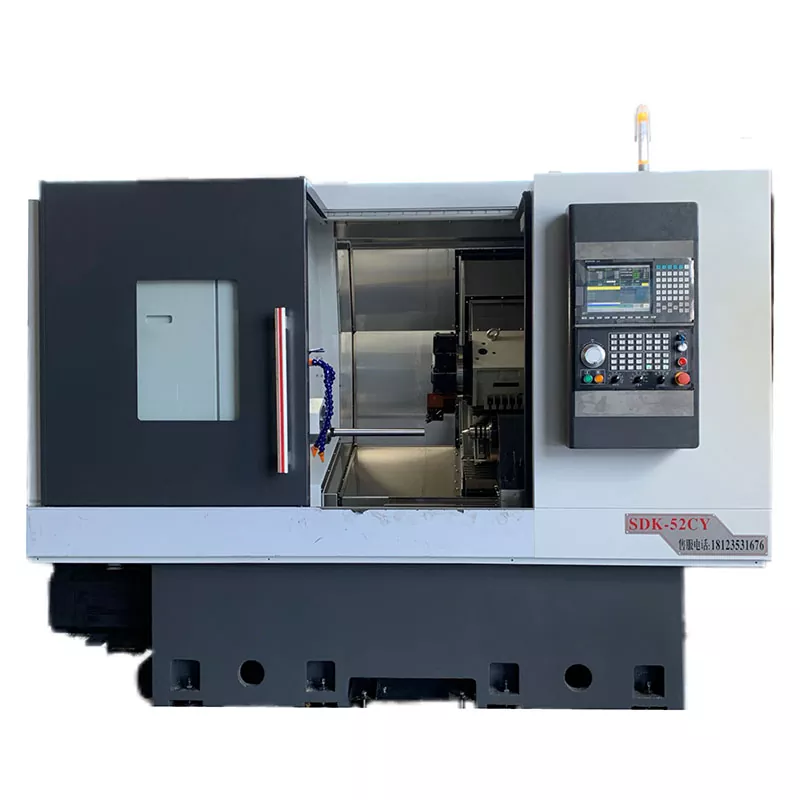

Ito ay isang turn-mill compound machining machine na may isang interpolated y-axis power turret at tailstock center, isang bagong modelo na pumalit sa tuwid na y-axis machine.

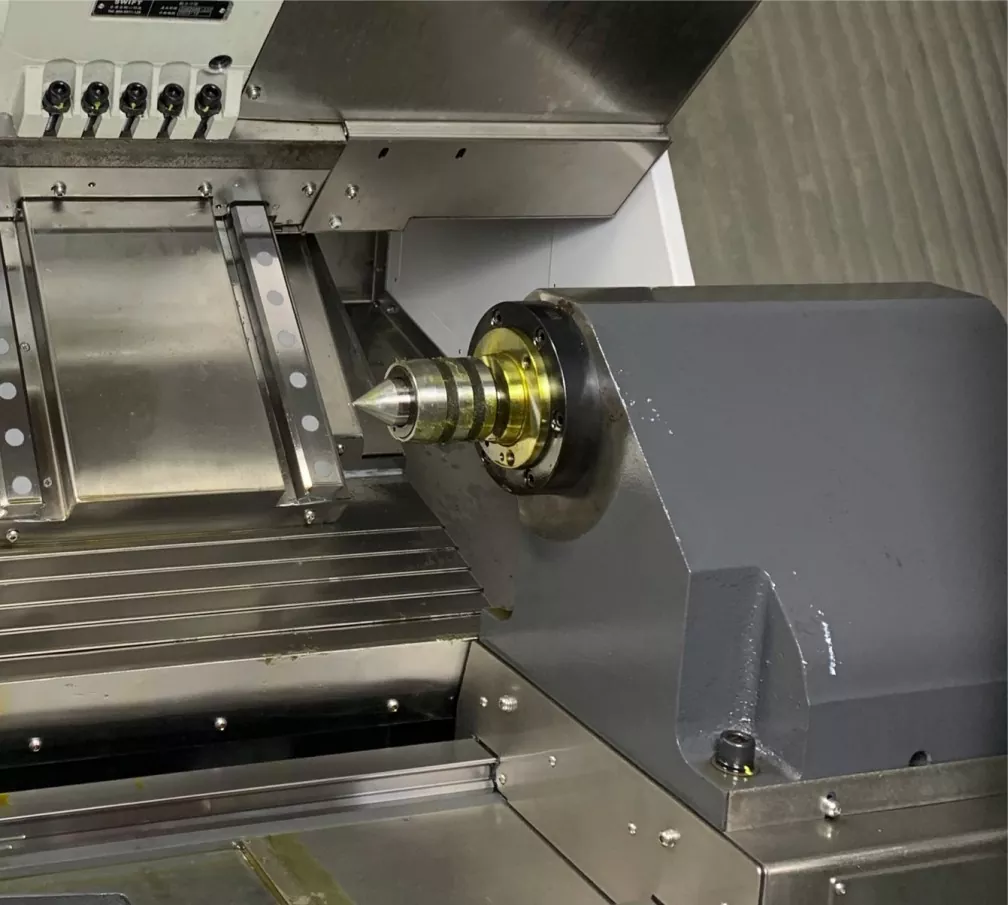

Ang programmable hydraulic tailstock center ay nagbibigay-daan para sa isang key na operasyon upang mapalawak o mag-urong, mapadali ang madaling pag-clamp ng workpiece. Mayroon itong dalawang bilis na kontrol (mabilis at mabagal).

Ang power turret ay ginagamit para sa machining na mga bahagi ng high-rigidity, at ang interpolated y-axis power head ay maaaring magamit sa pagsasama sa pag-andar ng turn-mill compound sa mga kumplikadong bahagi ng makina.

Ang kama ng tool ng makina ay nagpatibay ng isang mataas na disenyo ng tren na may isang anggulo ng anggulo na 15:30 degree, na maaaring epektibong matiyak na ang tool ng makina ay hindi mababago sa panahon ng pangmatagalang operasyon, at nagtatampok ito ng mahusay na katigasan at malakas na katatagan.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	52cy
Paikutin ang katawan ng kama	Φ600
Ang pinakamalaking pagproseso ng diameter	Φ350
Spindle
Ilong ng spindle	A2-6
Bar aperture	Φ52
Bilis ng spindle	0-4500
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.005
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Paglalakbay sa upuan ng buntot
Pagtukoy ng manggas ng Tailstock	4# ni Mo#
Paglalakbay sa upuan ng buntot	500mm
Paraan ng Paggalaw ng Tail	Slider
Nangungunang distansya ng chuck	630mm
Saklaw ng presyon ng upuan ng buntot	5-20 kilograms
Nangungunang itineraryo	120mm
Istraktura ng upuan ng buntot	Uri ng manggas ng katumpakan
Axial Stroke
X-Axis Travel Radius	260mm
Z-axis stroke	620mm
Y-axis stroke	﹢ 60mm﹣68mm
Kapangyarihan ng motor
Spindle (servo) at motor	11kw
X axis (servo) at motor	3.1kw
Z axis (servo) at motor	3.1kw
Y axis (servo) at motor	2.4kw
Power Head Motor	5.5kw
Flush
Flush	BMT55
Iba pa
Timbang	5000kg
Mga sukat ng mekanikal	290019502100

Festure ng produkto at aplikasyon

Ang interpolated Y-axis turn-mill compound na mga tool ng CNC machine ay malawakang ginagamit sa iba't ibang mga industriya ng pagmamanupaktura, lalo na sa pagproseso ng mga high-precision at kumplikadong mga bahagi tulad ng mga pagsingit ng docking, mga bahagi ng automotiko, medikal na kagamitan, atbp, na may makabuluhang pakinabang. Bilang karagdagan, maaari rin itong magamit upang maproseso ang mga bahagi na may kumplikadong mga geometric na hugis, iba't ibang laki, at mga kinakailangan sa mataas na katumpakan, tulad ng mga cylindrical na ibabaw, conical na ibabaw, mga hakbang na lumakad, spherical na ibabaw, at iba pang mga uri ng umiikot na mga ibabaw.

Mga detalye ng produksiyon

Ito ay hinihimok at kinokontrol ng isang rod rod at isang servo motor. Ang mga tagubilin sa programa para sa paggalaw at thrust ay maaaring itakda, at ang operasyon ay simple.

Pinagtibay nito ang disenyo ng isang programmable hydraulic tailstock, na ginagawang mas madali upang matiyak ang pag-ikot at concentricity kapag pinoproseso ang mga ultra-long at slender na mga bahagi ng baras.

Ang programmable hydraulic tailstock ay maaaring makontrol ang pasulong, paatras na paggalaw at paghinto ng tailstock sa pamamagitan ng mga m-code at k-code. Bukod dito, pinapayagan nito para sa di -makatwirang pagsasaayos ng presyon. Ito ay simple, maginhawa, ligtas at maaasahan.
