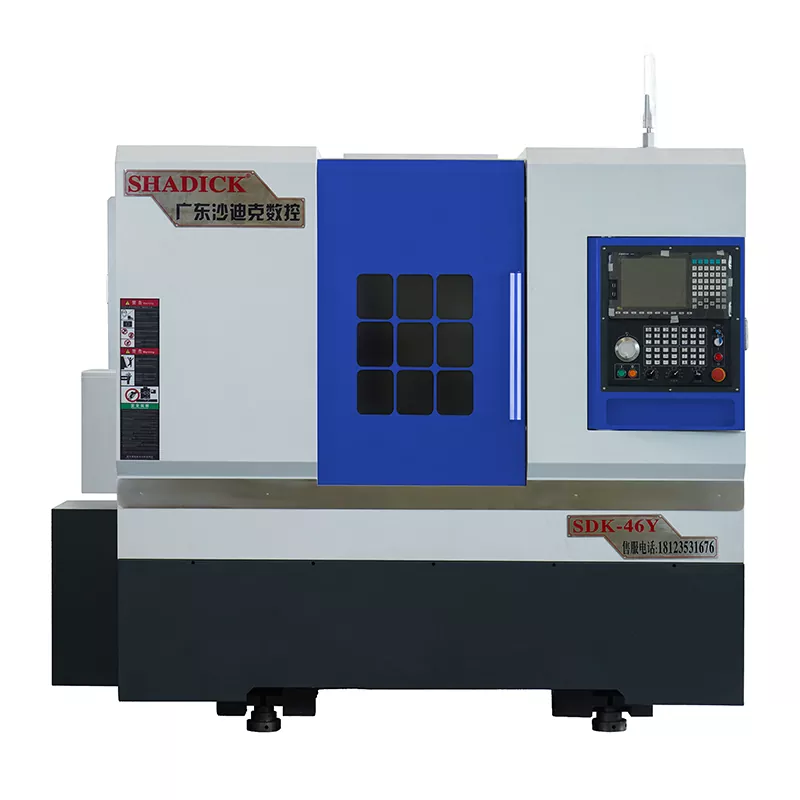

46-Turning at Milling Compound CNC Machine Tools

Ang Shadick ay hindi lamang nagbibigay ng high-end na 46-pag-iikot at paggiling compound ng mga tool ng CNC machine, kundi pati na rin ang mga excels sa mga na-customize na serbisyo. Maingat na ididisenyo ng aming teknikal na koponan ang daloy ng proseso, i-configure ang mga tool, at magplano ng mga solusyon sa automation batay sa mga tiyak na pangangailangan ng bawat customer, na tunay na nagbibigay ng isang "one-stop" na solusyon para sa lahat ng mga customer. Ang pagpili ng Shadick ay nangangahulugang pagpili ng isang kasosyo sa pagmamanupaktura na maaaring makamit ang mahusay at mag -alala ng mga libreng operasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang aming 46-Turning at Milling Compound CNC Machine Tools ay gumagamit ng tunay na Y-axis power turret control upang maisagawa ang kumplikadong bahagi machining.

Ang bawat axis ay nilagyan ng na-import na mga gabay na linear na may mataas na katumpakan, mga roller screws, at mga bearings ng katumpakan.

Maaari itong magsagawa ng malakihang katumpakan na machining ng mga bahagi ng bakal at hindi kinakalawang na asero, pati na rin ang pagbabarena at pag-tap sa mga dulo ng baras.

Ang y-axis ng direktang kaakibat na lakas ng turret ay nagpatibay ng 4-wire riles/dobleng matigas na kontrol sa tren, na lubos na nagpapabuti sa katumpakan at mataas na katigasan.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	46y
Paikutin ang katawan ng kama	Φ450
Ang pinakamalaking pagproseso ng diameter	Φ350
Spindle
Ilong ng spindle	A2-5
Bar aperture	Φ46
Bilis ng spindle	0-6000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.003
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Axial Stroke
X-axis radius	250mm
Z-axis stroke	400mm
Y-axis stroke	± 35mm
Kapangyarihan ng motor
Spindle (servo) at motor	7.5kw
X axis (servo) at motor	3.1kw
Z axis (servo) at motor	3.1kw
Y axis (servo) at motor	2.4kw
Power Head Motor	5.5kw

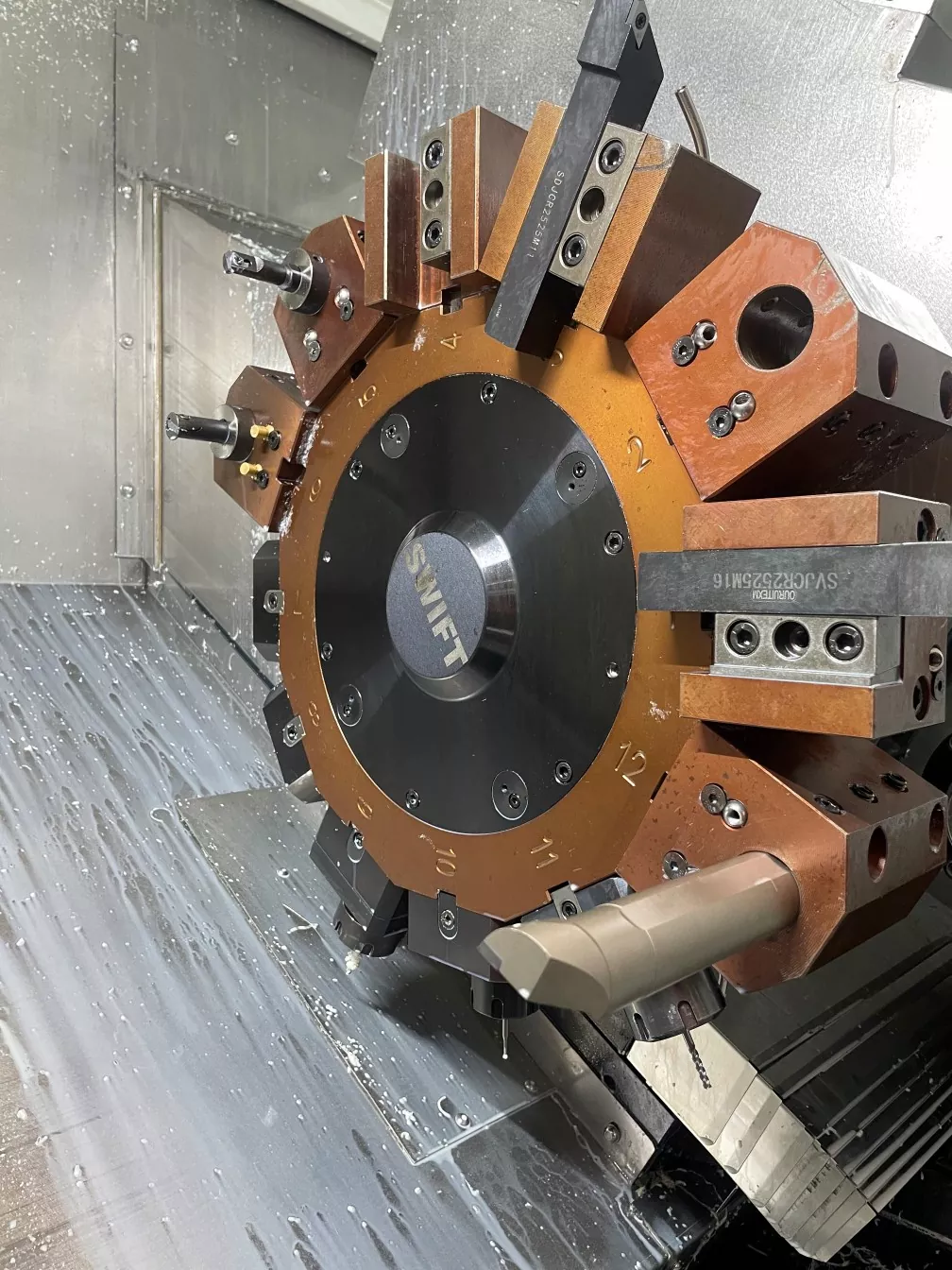

12 - Station Power Turret (BMT40)	King CNC mula sa Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Iba pa
Timbang	3600kg
Mga sukat ng mekanikal	273017101920

Festure ng produkto at aplikasyon

Ang Shadick 46-Turning at Milling Compound CNC Machine Tools ay pinagsasama ang mga pag-andar ng isang lathe at isang machining center. Ito ay partikular na idinisenyo upang hawakan ang mga produkto na may mataas na mga kinakailangan para sa katumpakan, konsentrasyon, at coaxiality. Karaniwan, ginagamit ito para sa pagproseso ng mga ekstrang bahagi sa mga patlang tulad ng industriya ng automotiko, aerospace, at mga industriya ng pagmamanupaktura ng amag. Sa pamamagitan ng isang solong clamping, maaari nitong makumpleto ang pagproseso ng mga kumplikadong bahagi, paikliin ang oras ng paggawa at pagbabawas ng mga gastos.

Mga detalye ng produksiyon

46-Turning at Milling Compound CNC Machine Tools Internal Structure Display

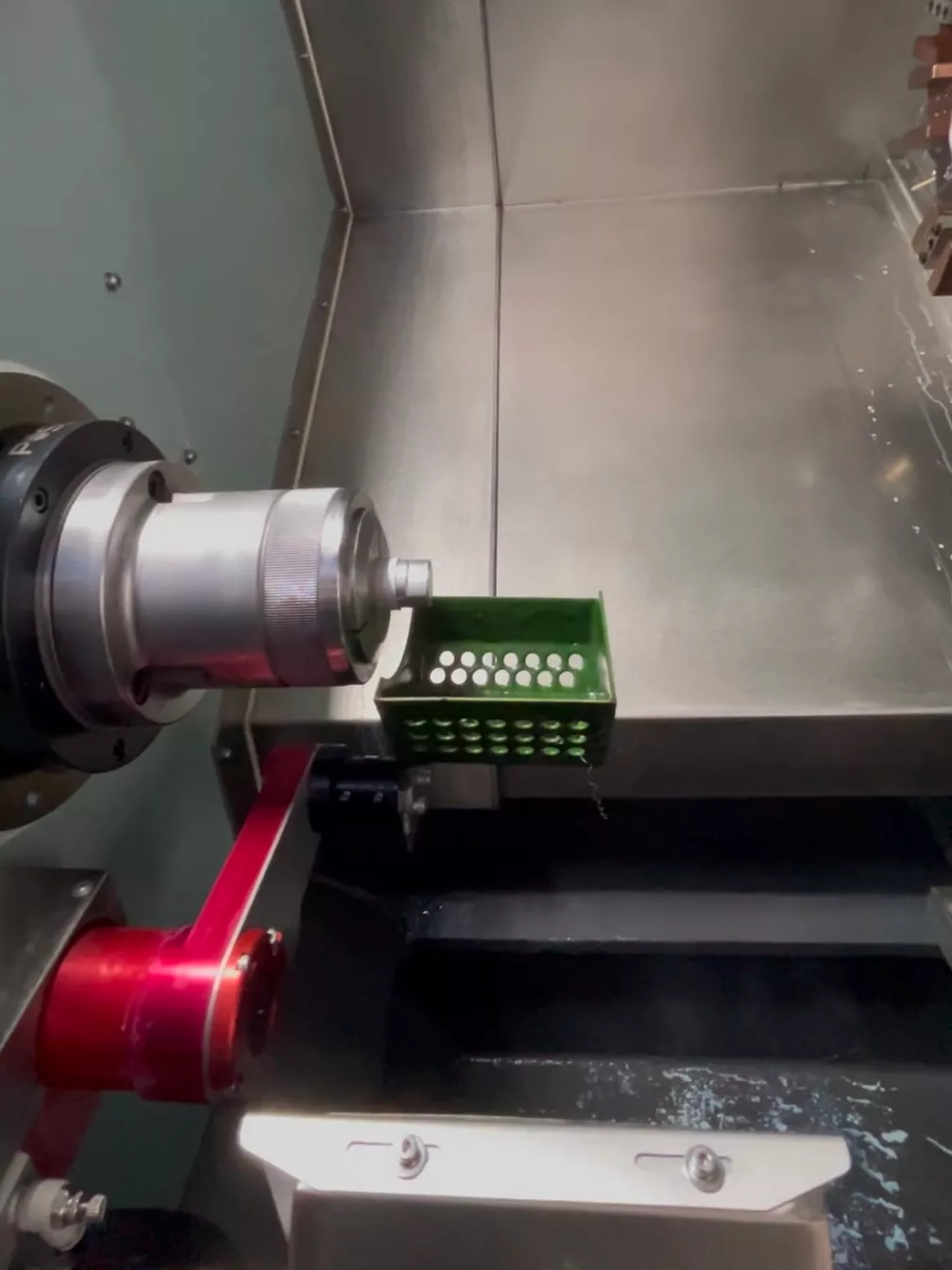

Pinapayagan ng aming kagamitan para sa opsyonal na pag -install ng isang kolektor ng workpiece at isang awtomatikong feeder ayon sa mga pangangailangan ng mga customer, na maaaring makatipid ng oras at paggawa, at mabawasan ang mga gastos.
