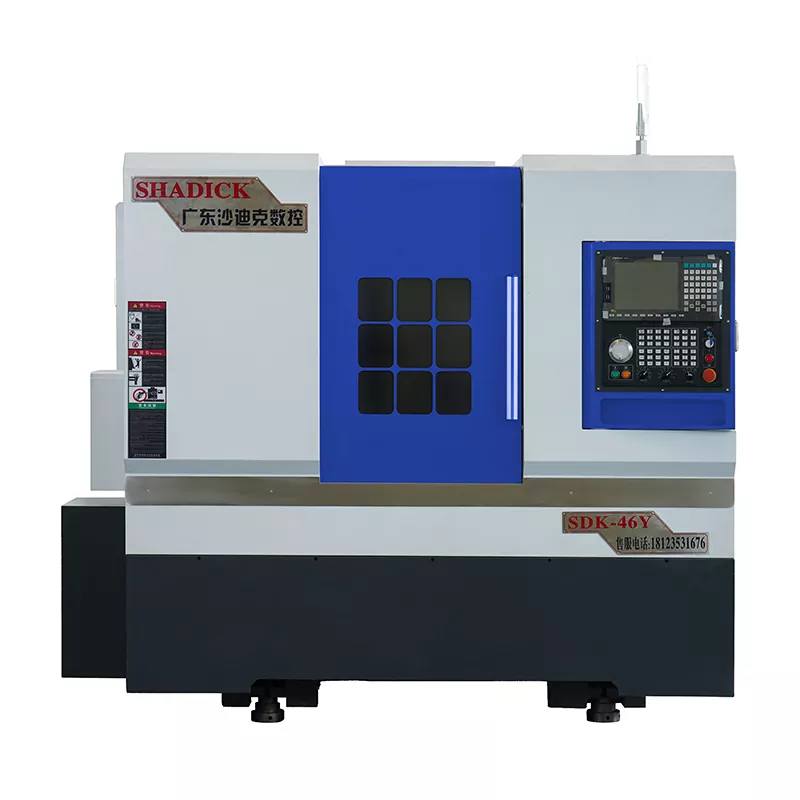

46-tailstock turn-mill composite CNC machine

Ang 46-tailstock turn-mill composite CNC machine ay isang karaniwang ginagamit na piraso ng kagamitan sa industriya ng pagmamanupaktura, pinagsasama ang mga pag-andar ng pag-on, paggiling, pagbabarena, pag-tap, at higit pa, na nagpapagana sa pagkumpleto ng maraming mga gawain na may isang solong pag-setup. Ang aming turn-mill center ay partikular na angkop para sa pagproseso ng mga kumplikadong bahagi, tulad ng mga payat na sangkap at masalimuot na mga hubog na ibabaw, na madalas na mahirap makamit nang may mataas na kahusayan at katumpakan gamit ang tradisyonal na mga pamamaraan ng machining.

Magpadala ng Inquiry

Paglalarawan ng Produkto

46-tailstock turn-mill composite CNC machine ay maaaring sabay na makamit ang mga multi-process turn-mill compound function tulad ng pag-on, paggiling, pagbabarena, pag-tap, libangan, at slotting.

Ang c-axis ng spindle ay nilagyan ng isang high-resolution magnetic singsing encoder, na nagpapagana ng patuloy na pag-index (na may katumpakan ng pag-index ng hanggang sa 0.01 degree). Ito ay tipunin nang coaxially sa tool ng makina upang matiyak ang pagpoposisyon ng kawastuhan at mataas na pagiging maaasahan ng c-axis.

Pinagtibay nito ang isang ganap na nakapaloob na disenyo ng proteksyon, na epektibong pinoprotektahan ang mga mahahalagang sangkap tulad ng mga turnilyo, gabay, at mga bearings. Ito ay aesthetically nakalulugod, matatag, at matibay.

Ginagamit nito ang operating system ng Taiwan Syntec, na nagbibigay -daan para sa mabilis na pagpoposisyon sa panahon ng mataas na operasyon ng bilis, na epektibong mapabuti ang kahusayan at kawastuhan ng pag -index.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	46y
Paikutin ang katawan ng kama	Φ450
Ang pinakamalaking pagproseso ng diameter	Φ350
Spindle
Ilong ng spindle	A2-5
Bar aperture	Φ46
Bilis ng spindle	0-6000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.005
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Paglalakbay sa upuan ng buntot
Pagtukoy ng manggas ng Tailstock	MO's 5#
Paglalakbay sa upuan ng buntot	370mm
Paraan ng Paggalaw ng Tail	Slider
Nangungunang distansya ng chuck	450mm
Saklaw ng presyon ng upuan ng buntot	5-20 kilograms
Nangungunang itineraryo	120mm
Istraktura ng upuan ng buntot	Uri ng manggas ng katumpakan
Axial Stroke
X-axis stroke	250mm
Z-axis stroke	510mm
Y-axis stroke	± 35mm
Kapangyarihan ng motor
Spindle (servo) at motor	7.5kw
X axis (servo) at motor	3.1kw
Z axis (servo) at motor	3.1kw
Y axis (servo) at motor	2.4kw
Power Head Motor	5.5kw
15- Station Power Turret (BMT40)	King CNC mula sa Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Iba pa
Timbang	3600kg
Mga sukat ng mekanikal	285017802040

Festure ng produkto at aplikasyon

Ang turn-mill complex na may Tailstock ay isang maraming nalalaman na kagamitan sa machining na pinagsasama ang mga pag-andar ng pag-on at paggiling, at nagtatampok ng isang aparato ng Tailstock upang suportahan ang pagproseso ng iba't ibang mga workpieces. Ang 46-tailstock turn-mill composite na CNC machine's mataas na katumpakan, mataas na kahusayan, at kakayahan para sa pagproseso ng mga kumplikadong hugis na mga workpieces ay malawakang ginagamit sa maraming industriya.

Mga detalye ng produksiyon

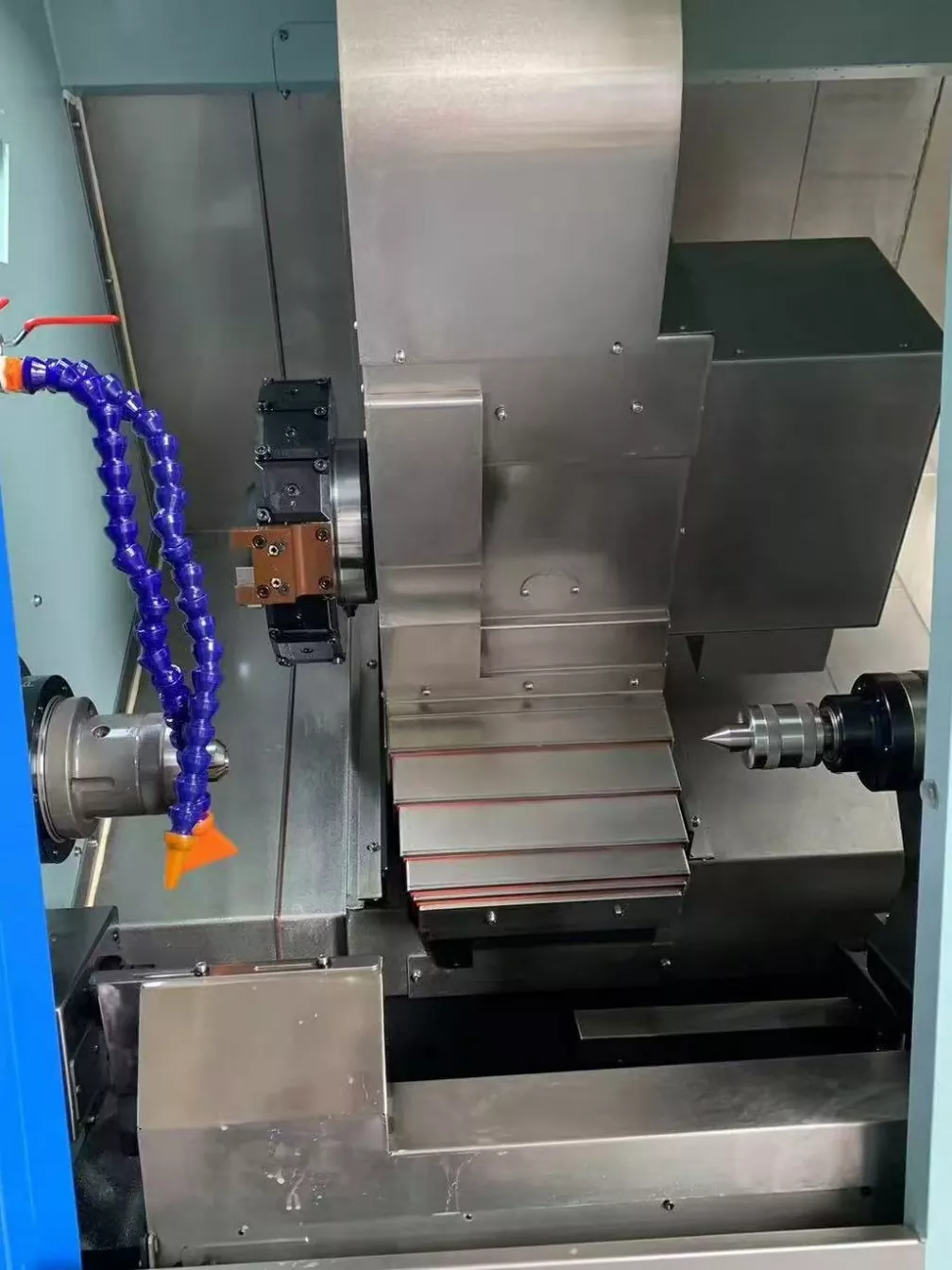

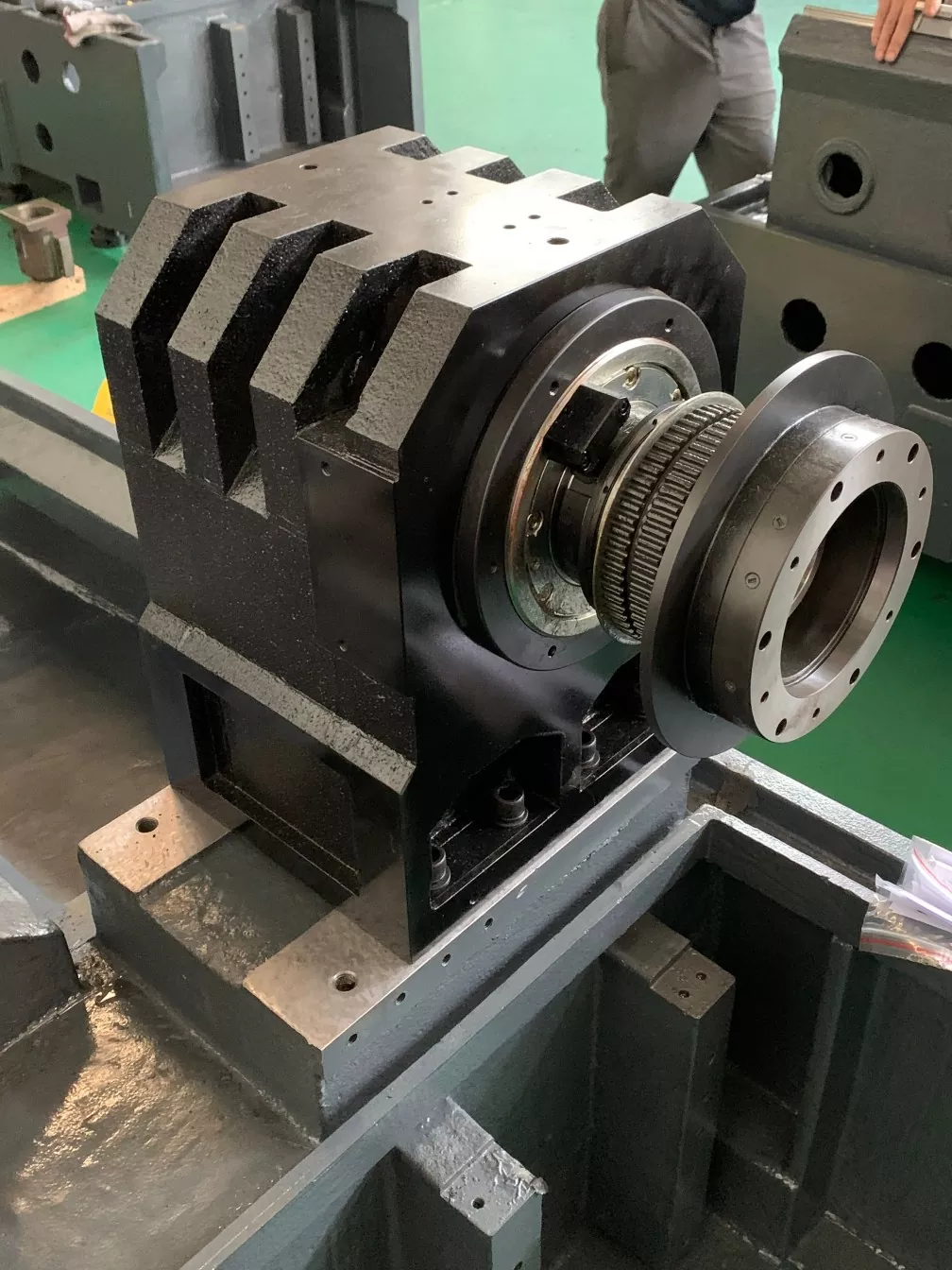

46-tailstock turn-mill composite CNC machine panloob na istraktura ng tool ng makina.

Ang 15-station power turret ay maaaring mag-load ng higit pang mga tool. Kapag ang mga machining complex na bahagi, hindi na kailangang madalas na baguhin ang mga tool, na binabawasan ang downtime na sanhi ng pagbabago ng tool at pagpapabuti ng kahusayan ng machining.
