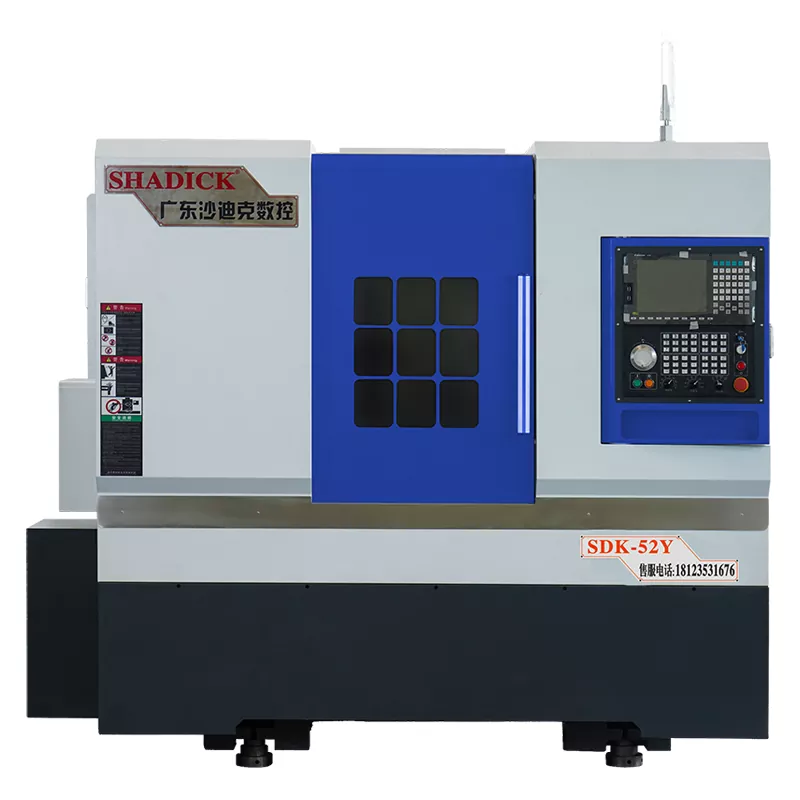

52-Turning at Milling Compound CNC Machine Tools

Ipinagmamalaki ng pabrika ng Shadick ang isang komprehensibong linya ng produkto, na sumasaklaw sa mga maliliit na lathes ng CNC, mga tool ng gang cnc lathes, turret-type na CNC lathes, turn-mill center, at vertical CNC machine, na may kakayahang ganap na matugunan ang mga pangangailangan sa pagproseso ng iba't ibang mga gumagamit para sa mga produkto ng iba't ibang mga antas, sukat, at mga materyales. Lalo na kapansin-pansin ay ang aming 52-pag-ikot at paggiling compound ng mga tool ng CNC machine, na nagsasama ng mga kakayahan sa pag-on ng isang CNC lathe kasama ang ilan sa mga pag-andar ng isang machining center, nakamit ang isang perpektong timpla ng mahusay na pagproseso at mahusay na pagganap, na kinikita nito ang pamagat ng hari ng pagiging epektibo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Kumpara sa 46-pag-ikot at paggiling compound na mga tool ng CNC machine, ang 52-pag-ikot at paggiling tambalan ng mga tool ng CNC machine ay nagtatampok ng isang mas malakas na motor na spindle at isang mas malaking spindle na nanganak. Ang mas mataas na kapangyarihan ng motor ay angkop para sa mas mabibigat na mga gawain sa pagputol, pagpapagana ng mas mabilis na pag -alis ng materyal at pinahusay na kahusayan sa pagproseso. Ang 52-mm spindle bore ay maaaring mapaunlakan ang mas malaking diameter bar o tool, na ginagawang angkop para sa pagproseso ng mas malaking mga workpieces. Ito ay may kakayahang hawakan ang mas kumplikadong mga hugis ng workpiece at mas malaking laki ng workpiece, na nakatutustos sa isang mas malawak na hanay ng mga pangangailangan sa pagproseso.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	52y
Paikutin ang katawan ng kama	Φ500
Ang pinakamalaking pagproseso ng diameter	Φ350
Spindle
Ilong ng spindle	A2-6
Bar aperture	Φ52
Bilis ng spindle	0-6000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.005
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Axial Stroke
X-axis radius	260mm
Z-axis stroke	450mm
Y-axis stroke	± 45mm/± 50mm
Kapangyarihan ng motor
Spindle (servo) at motor	11kw
X axis (servo) at motor	3.1kw
Z axis (servo) at motor	3.1kw
Y axis (servo) at motor	2.4kw
Power Head Motor	5.5kw
15- Station Power Turret (BMT45)	King CNC mula sa Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Iba pa
Timbang	3600kg
Mga sukat ng mekanikal	285017802040

Festure ng produkto at aplikasyon

Ang Lathe-Milling Complex machine ay likas na ipinagmamalaki ang mataas na kahusayan at kakayahang umangkop, na may kakayahang makumpleto ang iba't ibang mga gawain sa pagproseso sa isang solong pag-setup, na ginagawang angkop para sa mga industriya ng pagmamanupaktura na nangangailangan ng mahusay na paggawa. Ang 52 Lathe-Milling Complex Machine, lalo na, ay higit pa sa mga tuntunin ng pagproseso ng kawastuhan at katigasan, na ginagawa itong isang mainam na pagpipilian para sa mga industriya na may mahigpit na mga kinakailangan sa katumpakan ng sangkap at lakas, tulad ng aerospace at automotive manufacturing.
