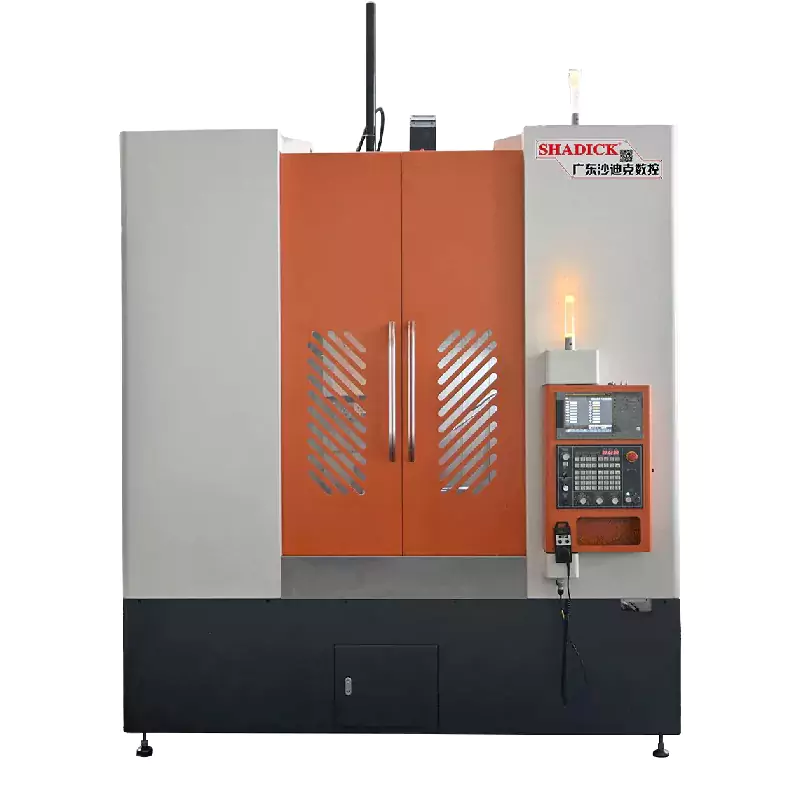

80 Vertical CNC Machine Tools

Ang 80 vertical na mga tool ng CNC machine ay nilagyan ng multi axis control, na nababaluktot na umaangkop sa mga multi-faceted machining na pangangailangan ng mga kumplikadong workpieces. Ang posisyon ng workbench ay madaling maunawaan, ang programming ay simple, at maginhawa para sa mga operator na magsagawa ng mga operasyon ng machining at mga pagsasaayos ng programa. Maaari itong hawakan ang iba't ibang mga materyales, kabilang ang mga metal, hindi metal, atbp, upang matugunan ang mga pangangailangan sa pagproseso ng iba't ibang mga industriya.

Magpadala ng Inquiry

Paglalarawan ng Produkto

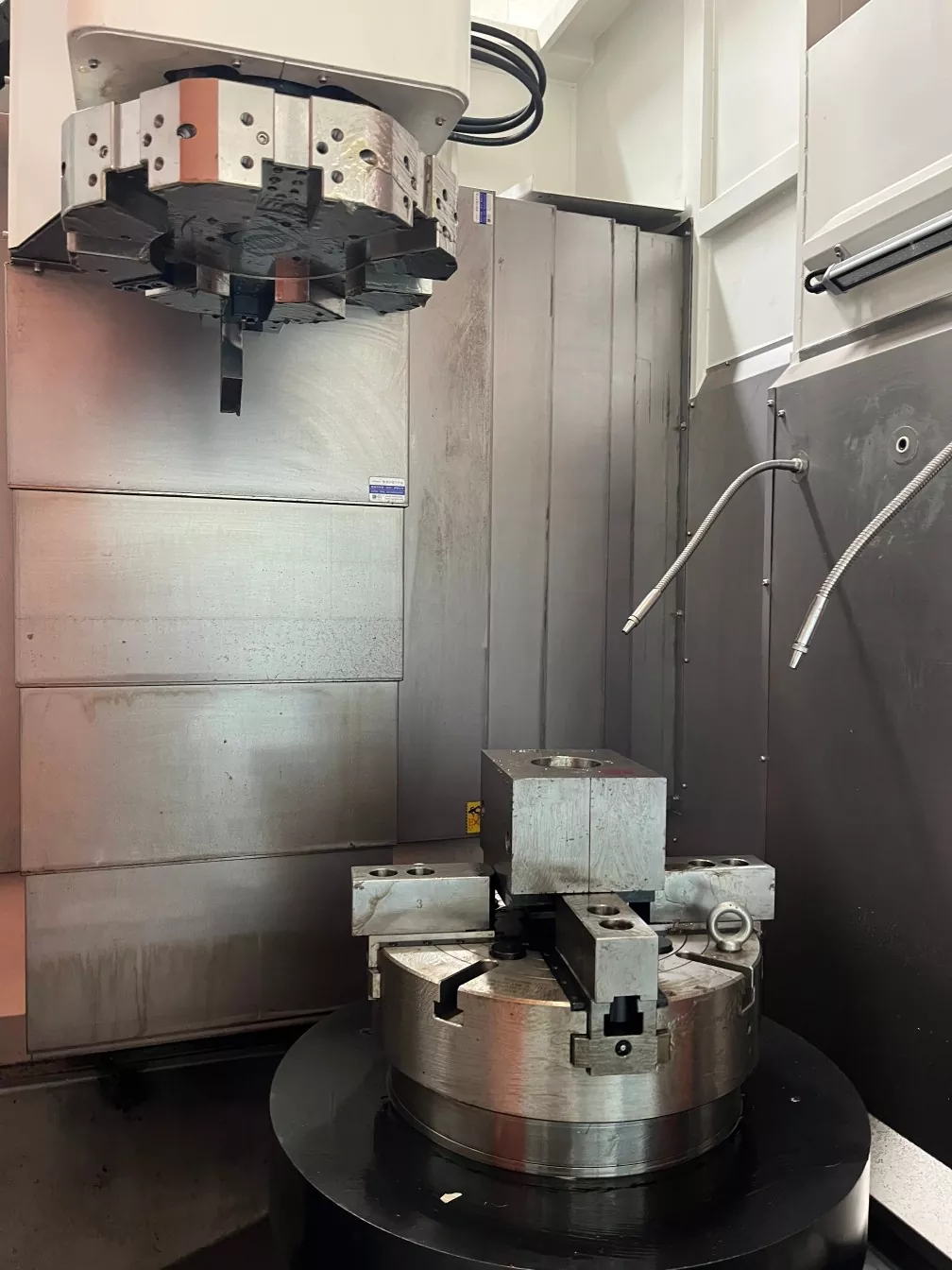

Matatag na pagproseso: Ang workpiece ay natural na nakaposisyon ng gravity, na nagbibigay ng isang matatag na pagputol ng singsing upang matiyak ang pagproseso ng mataas na katumpakan. Ipares sa Aleman Schott turret, 80 vertical na mga tool ng CNC machine ay may mataas na katumpakan, tumpak na pagpoposisyon, at malakas na katigasan.

Parehong Axes (XZ) Gumamit ng mga mabibigat na track ng roller na 55mm at mga rod rod na 50mm, suportado ng anim na mabibigat na slider

Angkop para sa pagproseso ng mga bahagi na may malalaking panlabas na diametro at mabibigat na timbang.

Ang base ng tool ng makina ay halos parisukat, na may mataas na katigasan, binabawasan ang impluwensya ng pagpapapangit at paggalaw.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	LC60	LC80
Paikutin ang katawan ng kama	Φ700	Φ850
Ang pinakamalaking pagproseso ng diameter	Φ600	Φ800
Spindle
Ilong ng spindle	A2-8	A2-11
Bar aperture	Φ86	Φ60
Bilis ng spindle	0-2000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.008
Pagpaputok ng spindle	≤0.008/100mm
Spindle taper	≤0.008/100mm
X, Z Crosshair	≤0.008/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Axial Stroke
X-axis stroke	500mm
Z-axis stroke	750mm
Kapangyarihan ng motor
Spindle (servo) at motor	15kw
X axis (servo) at motor	2.9kw
Z axis (servo) at motor	2.9kw
Flush
Flush	8 Mga Workstation na may 380 Tool Tray
Iba pa
Timbang	9000kg	11000kg
Mga sukat ng mekanikal	245023302650

Festure ng produkto at aplikasyon

Malakas at malalaking bahagi sa pagproseso, tulad ng mga shaft, gears, wheel hub, atbp, ay malawakang ginagamit sa mga industriya tulad ng mabibigat na paggawa ng makinarya, pagmimina, at pagkuha ng langis. Ang mga patlang na nangangailangan ng mataas na katumpakan, tulad ng mga sangkap ng aerospace, ay nangangailangan ng sobrang mataas na katumpakan ng machining at kalidad ng ibabaw. Paggawa ng mga malalaking hulma at mga sangkap ng kagamitan: Natugunan ang mga kumplikadong hugis at mga kinakailangan sa mataas na katumpakan ng mga malalaking sangkap tulad ng paggawa ng amag at kagamitan sa henerasyon ng kapangyarihan.
