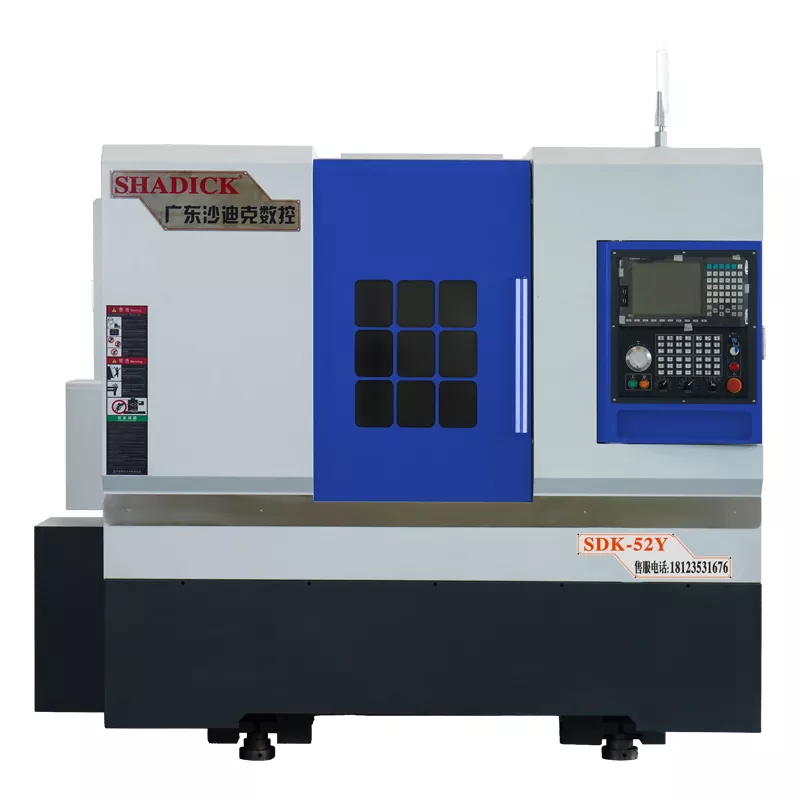

52-tailstock turn-mill composite CNC machine

Ang Shadick 52-tailstock turn-mill composite CNC machine ay maaaring mai-configure na may ordinaryong o ma-program na hydraulic tailstock ayon sa mga pangangailangan ng customer. Ang ordinaryong hydraulic tailstock ay madaling mapatakbo, ngunit ang kakayahang umangkop at kawastuhan ay limitado; Ang programmable hydraulic tailstock, sa kabilang banda, ay umaasa sa advanced na control ng programming upang makamit ang mataas na katumpakan at nababaluktot na machining, nakakatugon sa mga kumplikadong kinakailangan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang y-axis ng power turret ng shadick 52-tailstock turn-mill composite CNC machine ay kinokontrol ng 4 na mga gabay na gabay o dobleng matigas na gabay, na makabuluhang nagpapabuti sa katumpakan at mataas na katigasan.

Ito ay nilagyan ng isang programmable hydraulic tailstock. Sa pamamagitan lamang ng isang pindutin ng isang pindutan, maaari mong palawakin o iurong ang tailstock, na ginagawang madali ang pag -clamp ng mga workpieces. Mayroon itong dalawang bilis na kontrol (mabilis at mabagal).

Mayroon itong pag -andar ng apat - axis linkage machining para sa pag -on, paggiling, pagbabarena, pag -tap, atbp, at maaaring makumpleto ang pagbabarena at pag -tap sa mga dulo ng baras ng mga bahagi.

Ang power turret ay maaaring magamit sa mga bahagi ng high-rigidity ng makina. Ang tunay na Y-axis power head ay maaaring pagsamahin sa turn-mill compound function sa mga kumplikadong bahagi ng makina.

Maaari itong magsagawa ng malaki - scale precision machining sa bakal at hindi kinakalawang na asero na mga bahagi, pati na rin ang pagbabarena at pag -tap sa mga dulo ng baras. Ang makina na may isang tailstock ay maaaring magproseso ng mga bahagi ng long-shaft.

Mayroong module ng function ng tool ng kuryente sa gilid na maaaring magsagawa ng mga pag -andar tulad ng pagbabarena, pag -tap, at paggiling mga flat, pagpapagana ng tumpak na pagbabarena at paggiling ng iba't ibang mga bahagi ng baras.

Ang motor ng head head ay may lakas na 5.5 kW at nilagyan ng isang sistema ng paglamig sa sarili. Ang pinakamataas na bilis ng pag -ikot ay maaaring umabot sa 8,000 mga rebolusyon bawat minuto. Maaari itong magsagawa ng 24 na oras na machining nang walang sobrang pag-init o pag-trigger ng isang alarma.

Parameter ng produkto (pagtutukoy)

Kapasidad sa pagproseso	52y
Paikutin ang katawan ng kama	Φ500
Ang pinakamalaking pagproseso ng diameter	Φ350
Spindle
Ilong ng spindle	A2-6
Bar aperture	Φ52
Bilis ng spindle	0-6000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.005
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Paglalakbay sa upuan ng buntot
Pagtukoy ng manggas ng Tailstock	MO's 5#
Paglalakbay sa upuan ng buntot	420mm
Paraan ng Paggalaw ng Tail	Slider
Nangungunang distansya ng chuck	450mm
Saklaw ng presyon ng upuan ng buntot	5-20 kilograms
Nangungunang itineraryo	120mm
Istraktura ng upuan ng buntot	Uri ng manggas ng katumpakan
Axial Stroke
X-axis stroke	260mm
Z-axis stroke	520mm
Y-axis stroke	± 45mm/± 50mm
Kapangyarihan ng motor
Spindle (servo) at motor	11kw
X axis (servo) at motor	3.1kw
Z axis (servo) at motor	3.1kw
Y axis (servo) at motor	2.4kw
Power Head Motor	5.5kw
12- Station Power Turret (BMT45)	King CNC mula sa Taiwan, China
Power Head 0 - Degree	2
Power Head 90 - Degree	2
Iba pa
Timbang	3700kg
Mga sukat ng mekanikal	285017802040

Tampok at application ng produkto

Ang tool ng turn-mill compound machine ay likas na nagtatampok ng mataas na kahusayan at multi-functionality. May kakayahang makumpleto ang iba't ibang mga gawain ng machining sa isang solong clamping, na ginagawang angkop para sa mga industriya ng pagmamanupaktura na nangangailangan ng mahusay na produksyon. Nalalapat ito sa long-axis machining sa mga industriya tulad ng mga bahagi ng automotiko, industriya ng paghahatid, at henerasyon ng lakas ng hangin.

Mga detalye ng produksiyon

52-tailstock turn-mill composite CNC machine panloob na istraktura ng tool ng makina ， Ang BMT55 servo-driven turret ay nagpapabuti sa pagiging maaasahan ng pag-index at tinitiyak ang mataas na katigasan sa panahon ng paggiling.
