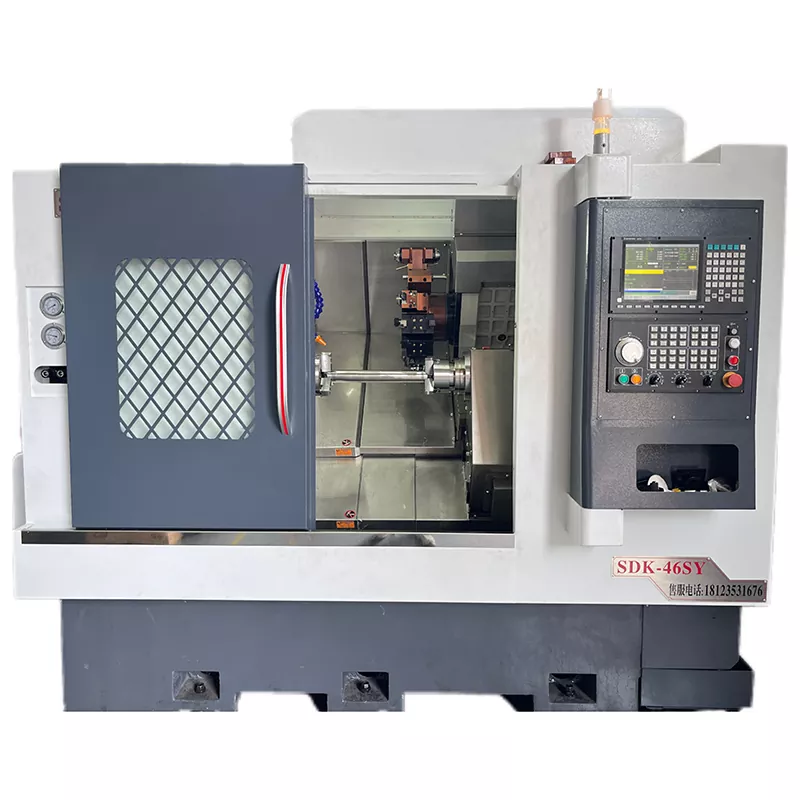

Double-spindle single-turret CNC machine tool

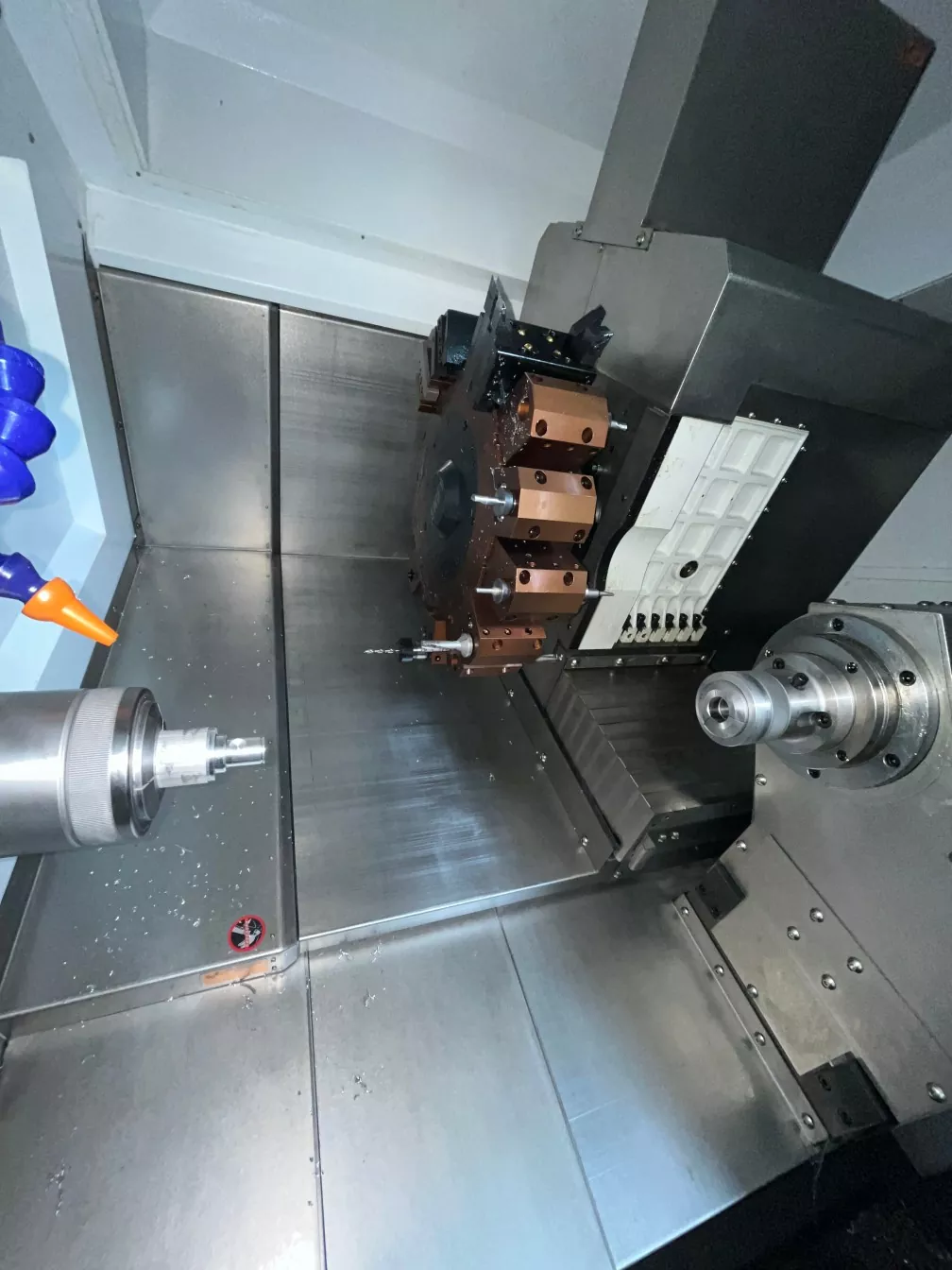

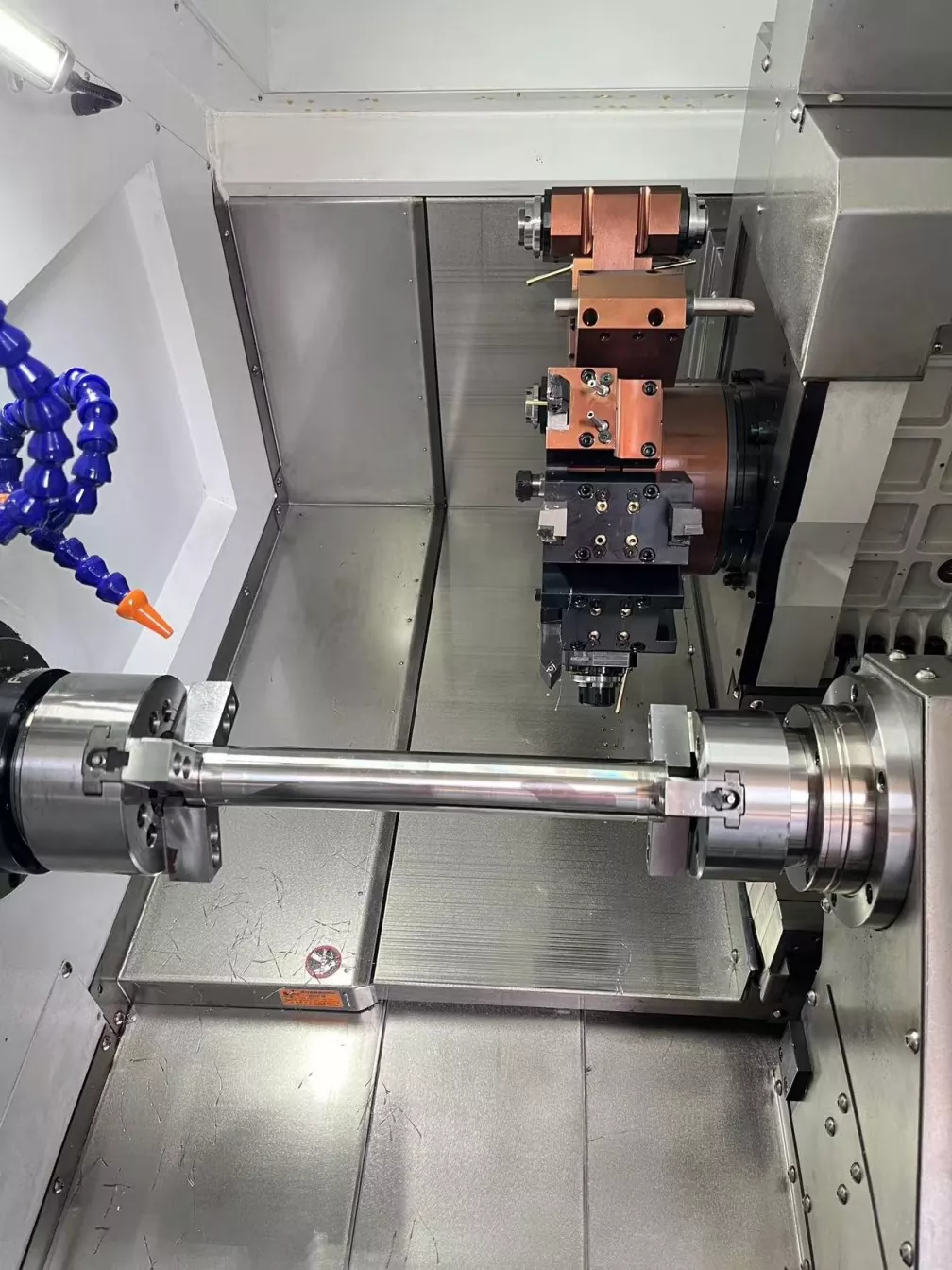

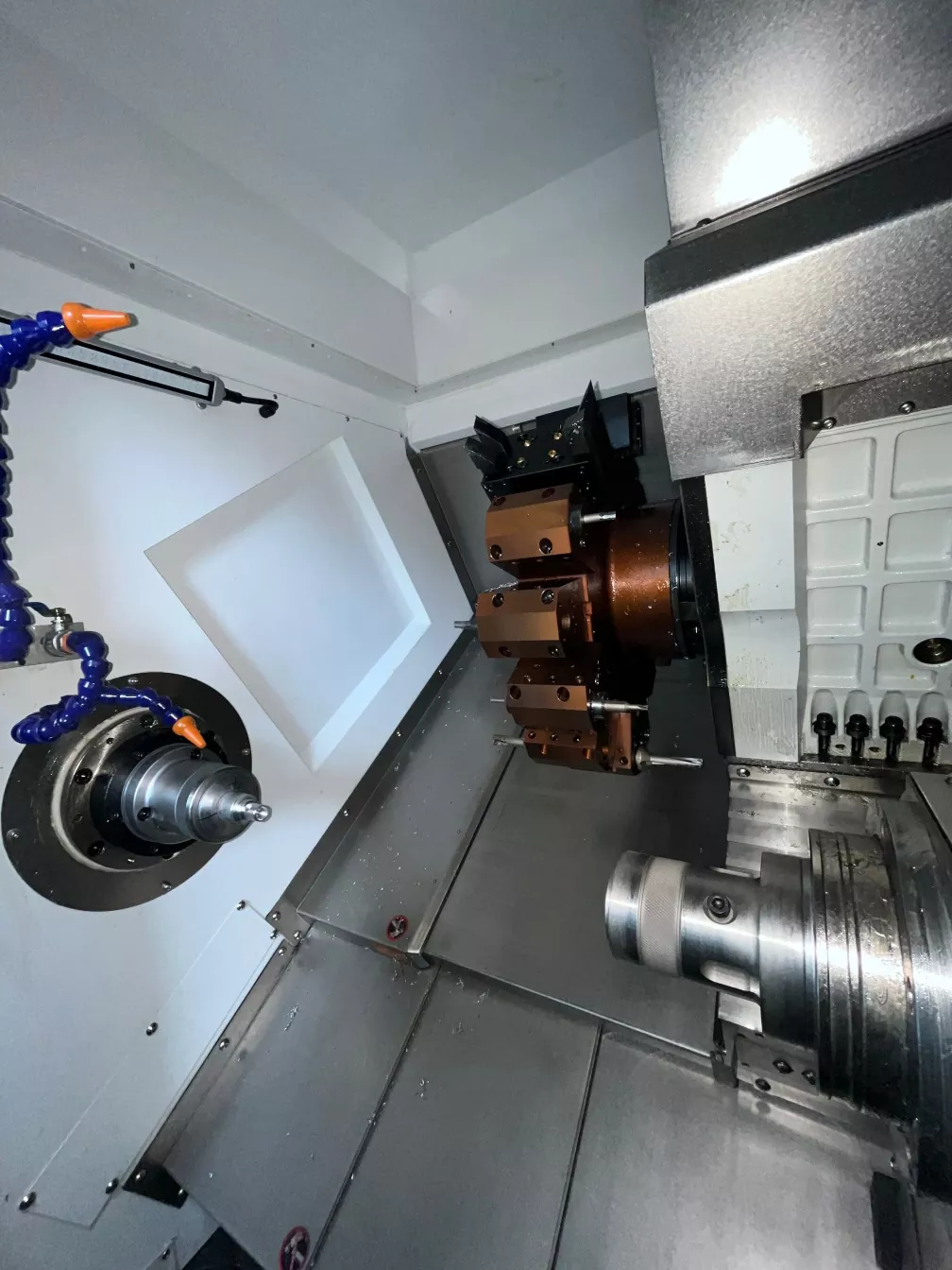

Double-spindle single-turret CNC machine tool ， tulad ng iminumungkahi ng pangalan, ang tool ng makina ay nilagyan ng dalawang spindles at isang turret. Ang kama ng ganitong uri ng tool ng makina ay karaniwang nilagyan ng isang workpiece spindle frame at isang workpiece sub spindle frame, pati na rin ang isang palipat -lipat na turret. Ang workpiece spindle frame at workpiece sub spindle frame ay ayon sa pagkakabanggit na ginagamit para sa clamping at machining workpieces, habang ang may -hawak ng tool ay may pananagutan sa pagputol ng mga operasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Kung ikukumpara sa tradisyonal na mga lathes ng CNC, ang dobleng-spindle single-turret CNC machine tool ay may mas mataas na antas ng automation. Maaari itong makamit ang awtomatikong pagproseso sa pamamagitan ng programming, pagbabawas ng manu -manong interbensyon at mga error, at pagpapabuti ng kawastuhan at katatagan ng pagproseso. Ang turret ay maaaring mai -install sa upuan ng slide riles na may pataas at pababa, kaliwa at kanang pag -aalis, upang lumipat sa naaangkop na posisyon ayon sa mga kinakailangan sa pagproseso. Sa pamamagitan ng paglipat ng turret, ang tool ng makina ay maaaring makumpleto ang machining ng parehong mga dulo ng workpiece, karagdagang pagpapabuti ng kakayahang umangkop sa machining.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	46sy
Paikutin ang katawan ng kama	Φ500
Ang pinakamalaking pagproseso ng diameter	Φ350
Ang maximum na haba ng pagproseso	400mm
Spindle
Ilong ng spindle	A2-5
Bar aperture	Φ45
Bilis ng spindle	0-4500
Auxiliary Spindle Motor	A2-4 (motor spindle)
Bar aperture	Φ36
Bilis ng spindle	0-5000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.005
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Axial Stroke
X-axis stroke	220mm
Z-axis stroke	420mm
Paglalakbay y-axis	± 45mm/± 50mm
Kapangyarihan ng motor
Spindle (servo) at motor	7.5kw
X axis (servo) at motor	3.1kw
Z axis (servo) at motor	3.1kw
Y axis (servo) at motor	2.4kw
Flush
Flush	BMT45/55
Iba pa
Timbang	4200kg
Mga sukat ng mekanikal	245017502120

Festure ng produkto at aplikasyon

Ang mga tool ng Double-spindle single-turret CNC machine ay malawakang ginagamit sa machining ng mga bahagi sa mga industriya tulad ng mga roller, kagamitan sa palakasan, makinarya ng agrikultura, at mga sangkap na automotiko. Ang mga industriya na ito ay may mataas na mga kinakailangan para sa machining katumpakan at kahusayan ng mga bahagi, at ang dalawahan na spindle solong turret CNC machine tool ay ang mainam na pagpipilian upang matugunan ang mga pangangailangan na ito.
