46-hilera tool CNC machine tool

Ang Shadick ay isang orihinal na 46-hilera na tool ng CNC Machine Tools sa Tsina, na dalubhasa sa R&D at paggawa ng mga tool ng CNC machine sa loob ng maraming taon. Nag-aalok ang aming mga produkto ng natatanging mga pakinabang sa parehong presyo at kalidad, at inaasahan namin na maging iyong pangmatagalang kasosyo sa China.

Magpadala ng Inquiry

Paglalarawan ng Produkto

45 degree na hilig na disenyo ng kama, maginhawa para sa mga operator na mag-clamp ng mga workpieces pataas at pababa, at ang makinis na pag-alis ng chip.Ang ultra malaking x-axis ay may isang stroke ng 900 at ang z-axis ay may isang stroke ng 350, na gumagawa ng 46-hilera na tool na mga tool sa CNC machine na madaling ayusin ang mga kutsilyo. Maaari rin itong magamit ng isang turret at power head. Ang na-upgrade na Simple Milling Compound na may maraming mga pagpipilian, ay maaaring magamit sa isang lumilipad na ulo ng pamutol upang makamit ang 4-axis na pag-andar ng pag-ugnay. Tinitiyak ng one-piraso cast bed body ang katatagan at kawastuhan ng pinagsama-samang makina, na may isang independiyenteng yunit ng spindle.

Parameter ng Produkto （Pagtukoy）

Kapasidad sa pagproseso	46a
Paikutin ang katawan ng kama	Φ500
Ang pinakamalaking pagproseso ng diameter	Φ350
Spindle
Ilong ng spindle	A2-5
Bar aperture	Φ46
Bilis ng spindle	0-6000
Mekanikal na katumpakan
Ulitin ang kawastuhan sa pagpoposisyon	± 0.005
Pagpaputok ng spindle	≤0.005/100mm
Spindle taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z axis mabilis na bilis ng paglipat	24m/min
Axial Stroke
X-axis stroke	900mm
Z-axis stroke	350mm
Kapangyarihan ng motor
Spindle (servo) at motor	7.5kw
X axis (servo) at motor	1.3kw/1.7kw
Z axis (servo) at motor	1.3kw/1.7kw
Iba pa
Timbang	3200kg
Mga sukat ng mekanikal	223016001900

Festure ng produkto at aplikasyon

Ang mga tool ng Shadick 46-hilera na CNC Machine ay naging isang kagamitan sa benchmark sa maliit at katamtamang laki ng katumpakan na bahagi ng sektor ng machining, salamat sa kanilang long-cycle na proseso ng kaluwagan ng stress, mga pangunahing sangkap mula sa mga nangungunang internasyonal na mga tatak, at mga intelihenteng kakayahan ng machining. Ito ay partikular na angkop para sa mga kakayahang umangkop na mga sitwasyon sa paggawa na humihiling ng maraming pagkakaiba-iba, maliit na batch, at mga kinakailangan sa mataas na katumpakan, na ginagawa itong isang mainam na pagpipilian para sa mga supplier ng Tier 2 sa mga bahagi ng automotiko, medikal, at 3C na industriya upang mai-upgrade ang kapasidad ng produksyon.

Mga detalye ng produksiyon

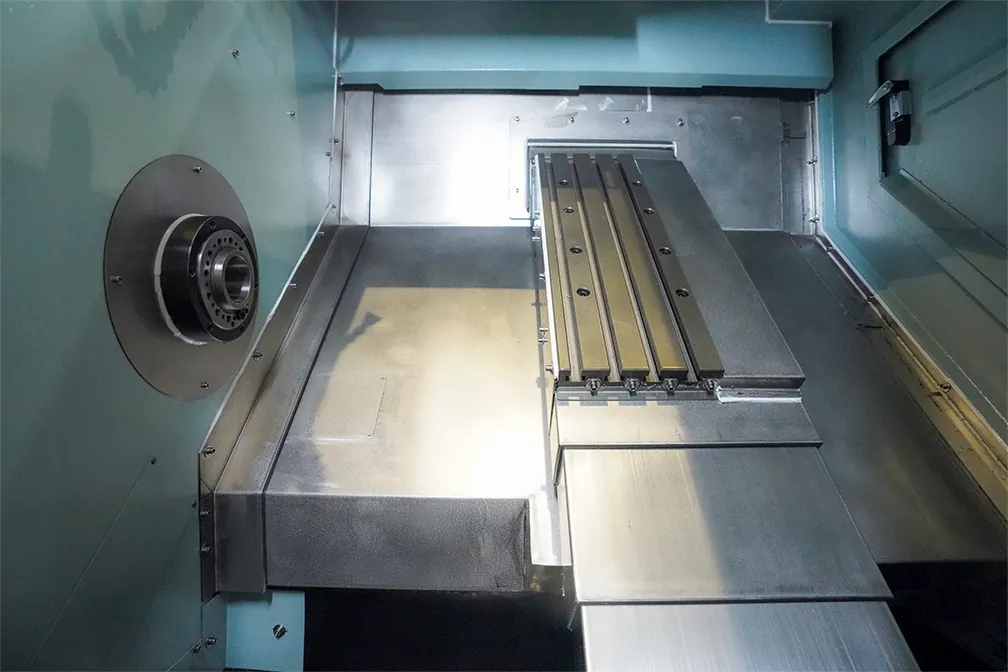

46-Row Tool CNC Machine Tools Internal Structure Display, X-Axis Stroke 900, Z-Axis Stroke 350

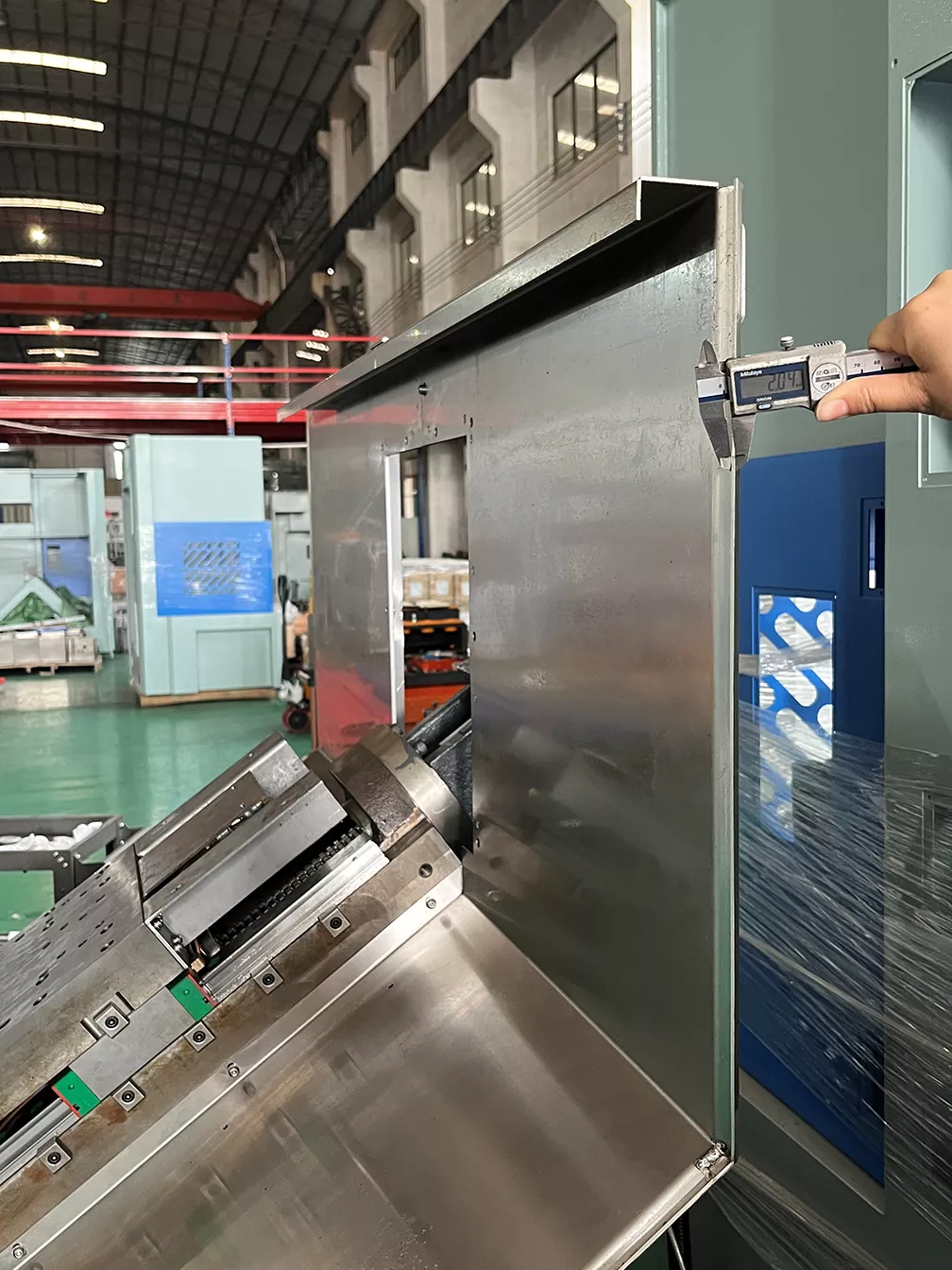

2mm hindi kinakalawang na asero ganap na nakapaloob na proteksiyon na disenyo。

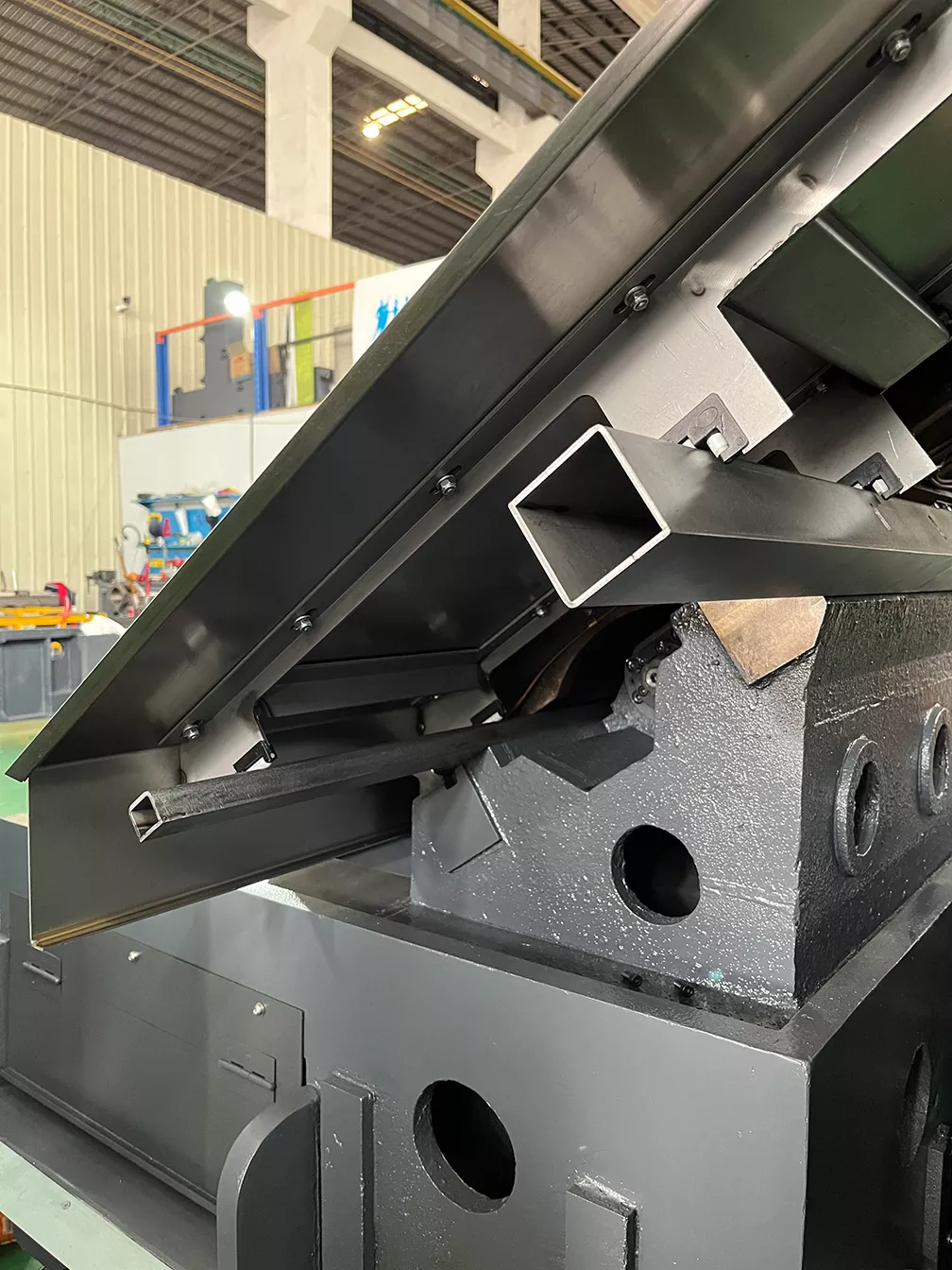

Gumamit ng 3mm reinforcing bar para sa pampalakas ， solong layer panloob na pagtatanggol

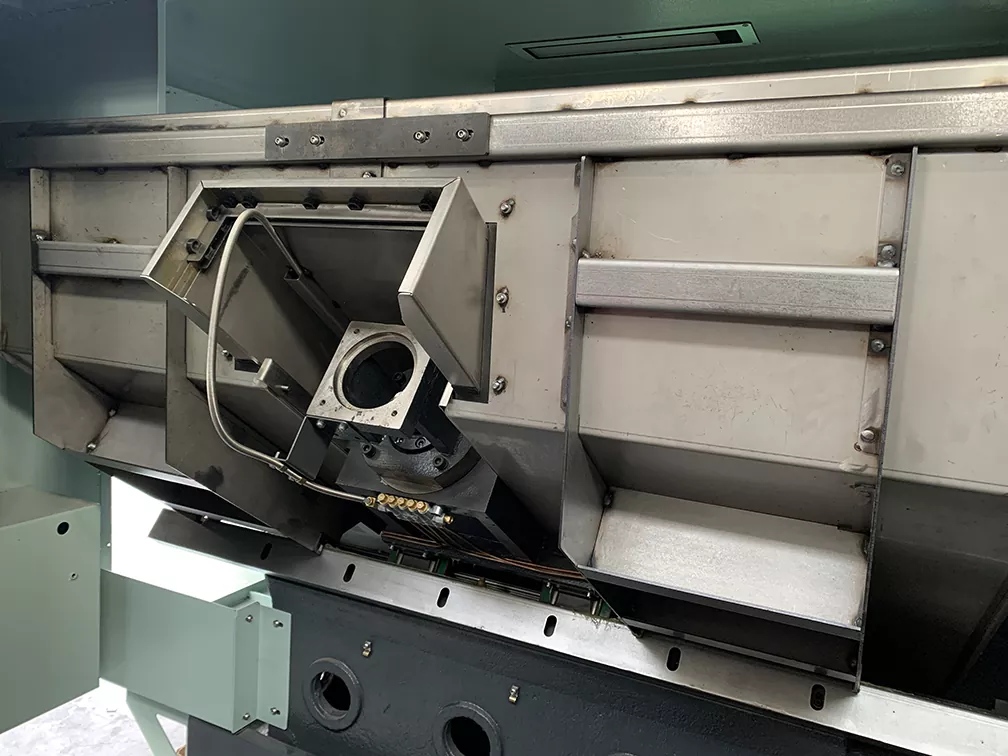

Gumagamit kami ng dalawang riles ng gabay na pantulong, na gawa sa hindi kinakalawang na asero na may haba na 1.5m at isang kapal ng 3mm. Bawasan ang mga linya ng tool at pagbutihin ang katatagan ng makina
