Paano gumagana ang mga tool sa makina ng CNC?

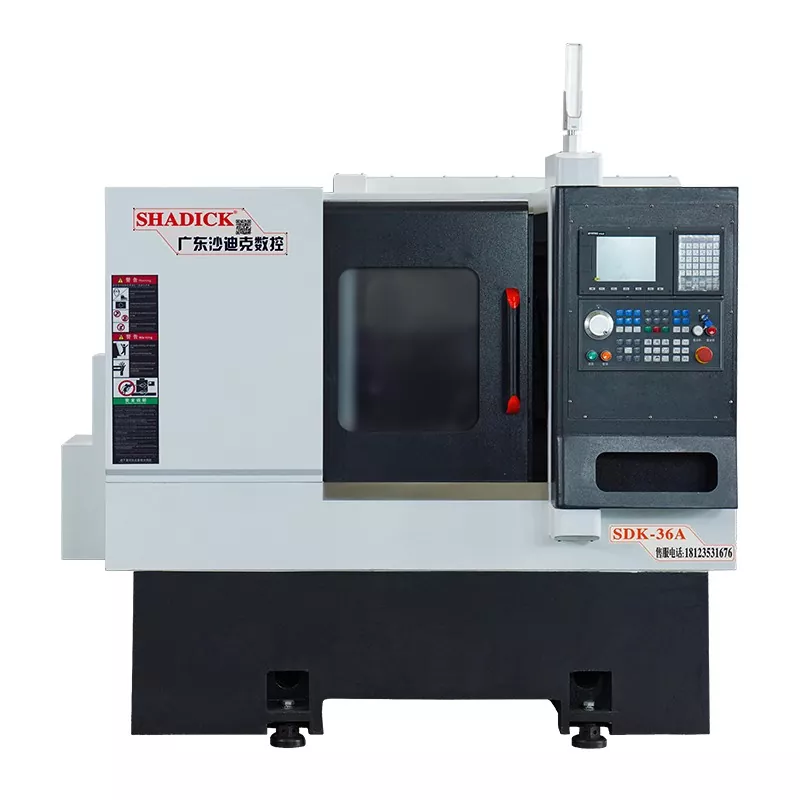

Mga Structural Features ng CNC Tool Arrangement Machine

AngCNC tool arrangement machinemaaaring kumpletuhin ang maraming proseso nang sabay-sabay, kabilang ang panlabas na pagliko, polygon milling, threading, at grooving.

Kakayanin nito ang iba't ibang proseso, kabilang ang high-speed turning at low-speed polygon milling.

Pinapabuti ng hydraulic clamping device ang antas ng automation ng makina.

Ang paa ng makina ay isinama at gumagamit ng mga imported na linear na gabay, na nag-aalok ng mahusay na panlaban sa vibration at mataas na tigas.

Ang mataas na kalidad na cast iron resin sand molding at isang compact ribbed plate structure ay nagbibigay ng mahusay na rigidity at malakas na vibration resistance.

Nagtatampok ito ng high-rigidity, high-precision, at high-speed linear guides at precision ball screws.

Paano Baguhin ang Mga Tool sa isang CNC Machine Tool

1. Pagpapalit ng Mga Tool gamit ang Rotary Toolholder

Ang rotary toolholder ay isang simpleng awtomatikong tool changer na karaniwang ginagamit saCNC automated machine tool. Maaari itong idisenyo sa iba't ibang configuration, kabilang ang mga square, hexagonal, o disc-type na axial toolholder. Ang bawat rotary toolholder ay may hawak na apat, anim, o higit pang mga tool, at ang mga tool ay pinapalitan ayon sa mga utos mula sa CNC device.

Ang rotary toolholder ay dapat magkaroon ng sapat na structural strength at rigidity upang mapaglabanan ang cutting forces sa panahon ng rough machining. Dahil ang katumpakan ng pagliko ay higit na nakasalalay sa posisyon ng tip ng tool, ang mga tool ng CNC machine ay hindi nangangailangan ng manu-manong pagsasaayos ng posisyon ng tool sa panahon ng machining. Samakatuwid, ang isang maaasahang solusyon sa pagpoposisyon at isang angkop na istraktura ng pagpoposisyon ay mahalaga upang matiyak ang pinakamataas na posibleng repeatability (karaniwang 0.001 hanggang 0.005 mm) pagkatapos ng bawat pag-index ng rotary toolholder.

2. Pagbabago ng Tool sa pamamagitan ng Pagpapalit ng Spindle Head

Ang pagpapalit ng tool sa pamamagitan ng pagpapalit ng spindle head ay isang medyo simpleng paraan ng pagpapalit ng tool para sa CNC machine tool na nilagyan ng mga rotating tool. Ang ganitong uri ng spindle head ay mahalagang magazine ng turret tool. Ang mga spindle head ay magagamit sa parehong pahalang at patayong mga pagsasaayos. Ang turret ay karaniwang pinaikot upang baguhin ang spindle head, na nagpapagana ng awtomatikong pagbabago ng tool. Ang bawat spindle sa turret ay paunang naka-install gamit ang rotating tool na kinakailangan para sa bawat proseso. Kapag may inilabas na utos sa pagbabago ng tool, ang bawat spindle head ay umiikot sa posisyon sa pagpoproseso sa pagkakasunud-sunod at nagsasagawa ng pangunahing paggalaw, na nagiging sanhi ng kaukulang spindle upang paikutin ang tool. Ang iba pang mga spindle sa mga posisyon na hindi nagpoproseso ay nakahiwalay mula sa pangunahing paggalaw.

3. Awtomatikong Tool Changing System na may Tool Magazine

Dahil ang mga rotary tool holder at turret-type na tool changer ay hindi kayang tumanggap ng malaking bilang ng mga tool at hindi matugunan ang mga pangangailangan sa machining ng mga kumplikadong bahagi, ang CNC machine tool na may awtomatikong pagpapalit ng tool ay kadalasang gumagamit ng awtomatikong tool changer na may tool magazine. Ang awtomatikong tool changer na ito ay binubuo ng tool magazine at tool change mechanism, at medyo kumplikado ang proseso ng pagpapalit ng tool. Una, ang lahat ng mga tool na ginagamit sa proseso ng machining ay dapat na naka-mount sa karaniwang mga toolholder, na paunang sukat sa labas ng makina, at pagkatapos ay ilagay sa tool magazine ayon sa isang partikular na kaayusan. Kapag nagpapalit ng mga tool, pipiliin ang isang tool mula sa magazine. Pagkatapos ay aalisin ng tool changer ang tool mula sa magazine o spindle, pinapalitan ang tool, at i-install ang bagong tool sa spindle, ibinabalik ang lumang tool sa magazine. Ang tool magazine ay may malaking kapasidad at maaaring i-mount sa gilid o sa itaas ng spindle box. SinceMga tool sa makina ng CNCna may mga awtomatikong nagpapalit ng tool ay mayroon lamang isang spindle sa headstock, ang spindle assembly ay dapat na lubos na matibay upang matugunan ang mga kinakailangan ng precision machining.
